Основы понимания схем электрооборудования
Основы понимания схем электрооборудования
В дополнение к символам компонентов, в схемах электрооборудования используются некоторое количество символов, которые предоставляют техническим специалистам дополнительную информацию.
Символы воронки и шара указывают на ответные части соединительной колодки, в просторечии "мама" и "папа".

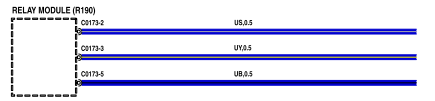

Если вокруг компонента показана пунктирная рамка, это указывает на то что компонент показан не полностью.
Если показана черная точка там, где имеется пересечение двух и более проводников, это указывает на то, что проводники соединены вместе. Отсутствие точки подразумевает отсутствие соединения.
Что такое провод?
Электрическим проводом называется проводник (как правило медный) расположенный внутри изолятора, и использующийся для передачи электрического тока по цепи. Несколько проводов сгруппированных вместе и формирующие общее направление называют жгутом проводов.
Электрические провода идентифицируются по цвету изоляции, длине и поперечному сечению.

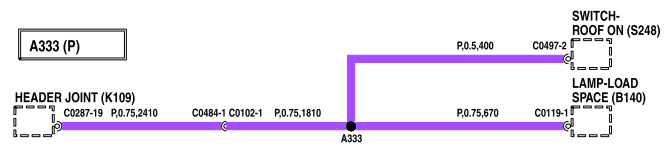

Приведённая выше иллюстрация отображает электрический провод со следующей дополнительной информацией 'P,0.75,670'. Эта информация расшифровывается следующим образом:
• P = Цвет изоляции
• 0.75 = Поперечное сечение провода в кв.мм
• 670 = Длина провода в мм.
Цветовая кодировка проводов
В схемах электрооборудования автомобилей, например, Land Rover используется аббревиатура для описания цвета изолятора провода. Это система известна как цветовая кодировка проводов и приведена в таблице ниже.
Некоторые провода могут иметь два и даже три цвета. Основной цвет всегда указывается первым знаком аббревиатуры, а индикатор (полоса) вторым.
Площадь поперечного сечения (CSA)

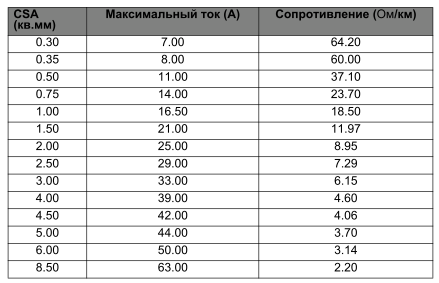

Максимального значение силы тока которое проводник может безопасно проводить зависит от площади поперечного сечения (CSA) и длины. Использование провода с малым значением площади поперечного сечения (CSA) приводит к его нагреву. Увеличение сопротивления и падение напряжения в цепи в исключительных случаях может привести к перегоранию провода. Ниже приведённая таблица содержит соответствие значения площади поперечного сечения (CSA) силе тока и сопротивлению.
ПРИМЕЧАНИЕ: Данная таблица не является исчерпывающей и должна быть использована только как руководство.
Также должны быть приняты во внимание другие факторы влияющие на выбор правильного номинала провода. Это следующие факторы:
• Допустимый нагрев цепи
• Допустимое падение напряжения в цепи
• Время в течении которого провод передаёт электрический сигнал (цифровой импульс, т.д.).
Что такое соединение?
В среднем, в электрооборудовании современного автомобиля используется более 500 соединений. Для облегчения идентификации, каждому соединению присвоен номер.
Номер соединения
Каждое соединение имеет собственный четырехзначный номер. Это номер является стандартным для всех автомобилей производимых в настоящий момент.
Например Land Rover, С0168 всегда является соединением датчика положения коленчатого вала, без разницы где он установлен на Defender Td5 или на Freelander KV6.
Таблица приведённая выше была взята из документа Freelander 01MY Electrical Library, и отображает провода используемые в соединение C0168. Первая колонка соответствует номеру контакта. Вторая колонка отображает цвет изоляции провода. Третья колонка содержит информацию о применимости. В рассматриваемом примере на всех автомобилях черный провод расположен на контакте номер 1, а коричневый/чёрный провод соединён с контактом 2.

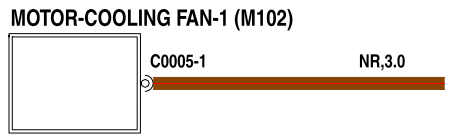

Номер контакта соединения также указывается на схемах электрооборудования через знак дефиса после номера соединения (см. выше).
Что такое соединение внахлёст (Splice Joint)?
Соединение внахлёст представляет собой точку в жгуте проводов где два или более провода спаянны вместе. Каждый провод этого соединения отрезается и спаиваются. Всем соединениям внахлёст присвоен номер начинающийся с символа 'A', также он указывается на схеме электрооборудования.
Что такое соединение с центральным отводом (Centre Tap)?

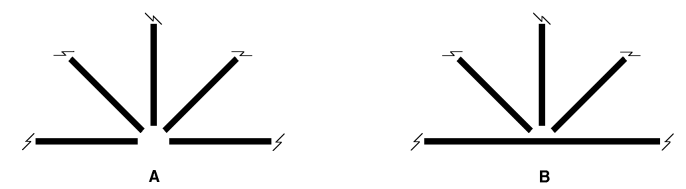

A= Соединение внахлёст (Splice Joint)
B=Соединение с центральным отводом (Centre Tap)
Соединение с центральным отводом также является точкой в жгуте проводов где два или более провода спаяны вместе. Соединение с центральным отводом отличатся от соединения внахлёст дополнительным проводом. Всем соединениям с центральным отводом присвоен номер начинающийся с символа 'SJ', также он указывается на схеме электрооборудования.

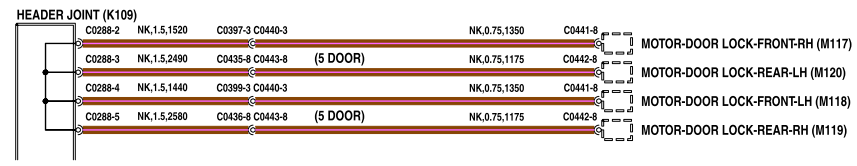

Что такое коллекторное соединение (Header Joints)?
Коллекторное соединение представляет собой точку в жгуте проводов автомобиля где две или более цепи соединены вместе через изолированную колодку или набор проушин. Там где используется изолированная колодка, коллекторному соединению присваивается общий номер. Там где используются проушины, каждая проушина имеет собственный номер.
